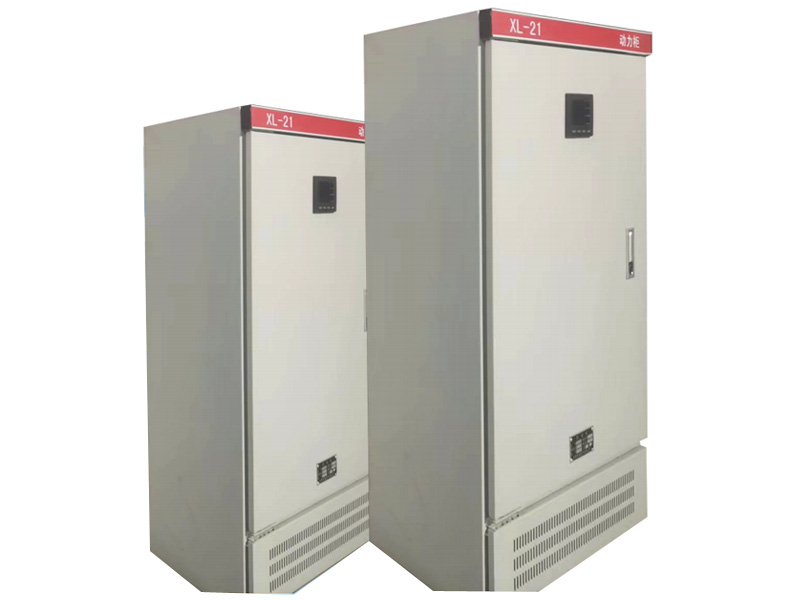

配電箱廠家，動力配電箱,配電箱生產廠家 選擇常通電氣公司，XL-21系列動力配電箱適合于工業與民用建筑中作交流頻率為50HZ、電樂500V及以下、三相四線電力系統的動力配電和照明配電用。同時適合制作各種電動機啟動柜，包括全壓直接啟動柜，全數字控制軟啟動柜、自耦降壓啟動柜，星三角啟動柜，多速電動機啟動柜等。具有數十種一次線路方案號或派生方案號供選擇使用。適用范圍廣;
本產品系戶內封閉式配電箱。箱體用薄鋼板彎制焊接而成，正面為單扇左開門，門上裝有電壓表、電流表等測量儀表和操作電器、信號電器等，是一種結構簡單、運行可靠、成本較低的動力配電裝置。
正常使用條件 執行標準
.1.環培溫摩不高于+40℃，不低于-5℃。 ◆裝置的設計符合下列標準
◆2.產品安裝使用時，使用地點的海拔高度不超過2000M ◆IEC439-1《低壓成套開關和控制設備》
.3.周圍空氣相對濕度不大于90%(+25℃)。 .GB7251《低壓成套開關設備)
◆4.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受 .ZBK36001《低壓抽出式成套開關設備》
到腐蝕的場所。 .主電路額定電壓(V)交流380(400)(660)
.5.周圍空氣相對濕度在最高溫度40度時不超過5%，在較低溫度時介 ◆輔助電路額定電壓(V)交流220、380(400)直流110、220
許有較大的相對溫度，應考慮到由于 ◆額定頻率(Hz)50(60)
溫度的變化可能會偶然產生凝露的影響 ◆額定絕緣電壓(V)660(1000)
.6.用戶有特殊要求時可與制造廠協商解決 ◆額定電流(A)水平母線4000
◆垂直母線(MCC)1000
本產品系戶內封閉式配電箱。箱體用薄鋼板彎制焊接而成，正面為單扇左開門，門上裝有電壓表、電流表等測量儀表和操作電器、信號電器等，是一種結構簡單、運行可靠、成本較低的動力配電裝置。
正常使用條件 執行標準
.1.環培溫摩不高于+40℃，不低于-5℃。 ◆裝置的設計符合下列標準
◆2.產品安裝使用時，使用地點的海拔高度不超過2000M ◆IEC439-1《低壓成套開關和控制設備》
.3.周圍空氣相對濕度不大于90%(+25℃)。 .GB7251《低壓成套開關設備)
◆4.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受 .ZBK36001《低壓抽出式成套開關設備》
到腐蝕的場所。 .主電路額定電壓(V)交流380(400)(660)
.5.周圍空氣相對濕度在最高溫度40度時不超過5%，在較低溫度時介 ◆輔助電路額定電壓(V)交流220、380(400)直流110、220
許有較大的相對溫度，應考慮到由于 ◆額定頻率(Hz)50(60)
溫度的變化可能會偶然產生凝露的影響 ◆額定絕緣電壓(V)660(1000)
.6.用戶有特殊要求時可與制造廠協商解決 ◆額定電流(A)水平母線4000
◆垂直母線(MCC)1000
◆母線額定短時耐受電流(kA/1s)50，80◆母線額定峰值耐受電流(kA/1s)105，176◆工頻試驗電壓(V/1min)主電路2500◆輔助電路1760母線三相四線制◆三相五線制防護等級IP30，IP40
產品特點
◆1.產品的安裝
產品在安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接接面修理平整。處理干凈。涂上中性凡士林或采取其它措施，然后用螺栓緊固◆2.產品在安裝完畢后，投入運行前需進行如上下項目檢查與試驗。 A.檢查柜面漆有無脫落，柜內是否干燥、清潔
B.電元件的操作機構是否錄活，不應有卡滯或操作力過大現象。 C.主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。 D,儀表指示與互感的變化及極性是否準確
E.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
F.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷器和整定值是否符合設計要求，動作是否準確。
G.電路的接點是否符合電器原理圖要求。 H.保護電路系統是否符合要求
I.用500伏兆歐表測量絕緣電阻不得低于1兆歐。◆3 使用注意事項
A.本產品為不靠墻安裝，單面(正面)操作、雙面開門維修的低配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入操作、檢查和維修。
B.空氣斷路器，經過多次、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修.
